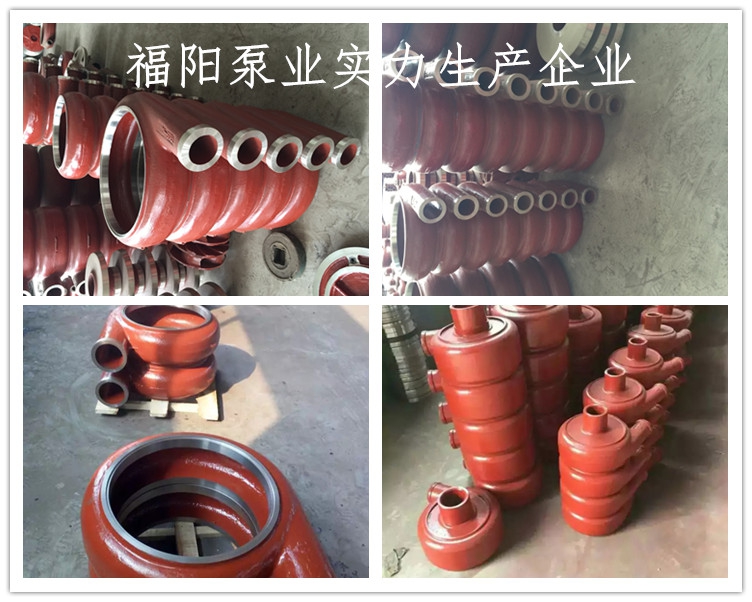

卧式渣浆泵护套

                      卧式渣浆泵配件的选择

M、AH、HH型泵为悬臂、卧式离心渣浆泵。适用于冶金、矿山、煤炭、电力、建材等工业部门输送强磨蚀、高浓度渣浆,该类型泵也可以多级串联使用。

  M、AH、HH型泵的泵体具有可更换的耐磨金属内衬或橡胶内衬,叶轮采用耐磨金属或橡胶材料。HH型泵的泵体内衬和叶轮仅采用耐磨金属。

  M、AH、HH型泵的轴封可采用填料密封或离心式密封。泵的吐出口位置可根据需要按45℃间隔,旋转八个不同的角度安装使用


  卧式渣浆泵,除泵头部分(包括前后泵壳、蜗壳、前后护板、叶轮等)结构不同外,其余部分结构相似,采用同一系列的传动部分,下面按泵头部分,轴封部分及传动部分,分别叙述其结构说明。

泵头部分:

  卧式渣浆泵为双泵壳结构,即前泵壳、后泵壳和带有可更换的过流部分(包括叶轮、蜗壳、前护板、后护板)。前后泵壳根据工作压力,采用灰铸铁或球墨铸铁制造,垂直中开,用螺栓连接,后泵壳有止口与托架用螺栓连接,泵的吐出口可按八个角度旋转安装,叶轮前后盖板带有背叶片以减少泄露,提高泵的寿命及效率。叶轮与轴采用螺纹连接,禁止反转。各型泵进口均为水平方向,从传动方向看泵为顺时旋转。
